Разуклонка плоской кровли пенобетоном: полное руководство по технологии, расчёту и выбору материалов

Плоская кровля — это экономичное и функциональное решение, но её ключевая проблема — необходимость обеспечения надёжного водоотвода. Без правильно организованного уклона вода будет застаиваться на поверхности, что неизбежно приведёт к протечкам, разрушению гидроизоляции и снижению срока службы всей конструкции. Решение этой задачи называется разуклонкой.

Среди множества способов создания уклона на плоской кровле особое место занимает пенобетон. Это единственный материал, который позволяет сформировать монолитный бесшовный слой заданной толщины непосредственно на строительной площадке, совмещая функции уклонообразования и дополнительной теплоизоляции.

В этой статье мы подробно разберём технологию разуклонки плоской кровли пенобетоном, расскажем о преимуществах и недостатках метода, приведём конкретные расчёты, сравним с альтернативными решениями и ответим на самые частые вопросы. Статья основана на требованиях СП 17.13330.2017 «Кровли» [2] и лучших практиках строительства.

Что такое разуклонка плоской кровли и зачем она нужна

Разуклонка — это процесс создания искусственного уклона на плоской кровле для обеспечения стока дождевой и талой воды к водоприёмным воронкам или желобам. Без разуклонки вода застаивается в пониженных местах, что приводит к:

• проникновению влаги через повреждённые участки гидроизоляции;
• разрушению кровельного ковра под действием замерзающей воды;
• образованию плесени и грибка на поверхности кровли;
• снижению теплоизоляционных свойств утеплителя при намокании;
• преждевременному выходу кровли из строя.

Согласно СП 17.13330.2017 «Кровли», на плоских кровлях для отвода дождевой и талой воды необходимо предусматривать уклоны минимум 1,5% (1°), а в ендовах — минимум 0,5% [3][4]. Для эксплуатируемых кровель рекомендуемый уклон составляет 1,5–3,0% [5].

Разуклонка может выполняться различными способами:

• С помощью сыпучих материалов (керамзит, перлит, песок) — требует устройства стяжки сверху;
• Клиновидными плитами утеплителя (пенополистирол, пеноплекс) — быстро, но дорого;
• Монолитными лёгкими бетонами (пенобетон, полистиролбетон, керамзитобетон) — надёжно, долговечно, с возможностью формирования любой конфигурации [6].

Почему пенобетон — оптимальный выбор для разуклонки

Пенобетон — это ячеистый бетон неавтоклавного твердения, получаемый смешиванием цементного теста, песка, воды и технической пены. Для разуклонки используют лёгкие марки пенобетона плотностью D200–D400, которые обеспечивают низкую нагрузку на перекрытие и отличные теплоизоляционные свойства.

Главное преимущество пенобетона перед другими материалами — монолитность. При заливке на кровле образуется бесшовный слой, который плотно прилегает к основанию и заполняет все неровности. Это особенно важно при создании сложных уклонов, ендов и примыканий.

Ключевые преимущества разуклонки пенобетоном

1. Бесшовная монолитная конструкция — отсутствие стыков и швов исключает мостики холода и гарантирует герметичность.
2. Низкая нагрузка на перекрытие — плотность пенобетона D200–D300 составляет 200–300 кг/м³, что в 2–3 раза легче керамзитобетона и в 5–7 раз легче обычного бетона.
3. Дополнительная теплоизоляция — коэффициент теплопроводности пенобетона D200–D300 составляет 0,05–0,08 Вт/(м·°C), что сопоставимо с эффективными утеплителями.
4. Производство прямо на стройплощадке — пенобетон готовят на объекте с помощью мобильных установок, что исключает затраты на транспортировку и подъём готового материала.
5. Возможность создания любой конфигурации — пенобетон легко укладывается на поверхности любой сложности, позволяя формировать ендовы, коньки и примыкания.
6. Долговечность — пенобетон не гниёт, не поражается грибком и плесенью, сохраняет свои свойства десятилетиями.
7. Пожаробезопасность — пенобетон относится к классу негорючих материалов (НГ).
8. Экономичность — стоимость пенобетона значительно ниже клиновидных утеплителей, а при больших объёмах — и керамзита с устройством стяжки.

Ограничения и важные нюансы

Как и любой материал, пенобетон имеет свои ограничения, которые важно учитывать при проектировании:

• Чувствительность к механическим нагрузкам — пенобетон низкой плотности требует защитной стяжки сверху, особенно на эксплуатируемых кровлях.
• Водопоглощение — пенобетон пористый и может впитывать влагу, поэтому поверх него обязательно укладывают гидроизоляционный ковёр.
• Необходимость профессионального оборудования — для приготовления и подачи пенобетона требуется пеногенератор и насосная станция.
• Усадка — при высыхании пенобетон даёт небольшую усадку (до 1–2 мм), что требует компенсации при устройстве финишных слоёв.
• Зависимость от погодных условий — заливку пенобетона рекомендуется производить при температуре от +5 до +30 °C.

Ключевые компоненты для качественного пенобетона: Foam X и ЭСТ-вибро

Качество пенобетона для разуклонки напрямую зависит от используемых компонентов. Два ключевых продукта, которые обеспечивают высокие эксплуатационные характеристики материала, — это протеиновый пенообразователь Foam X и комплексная добавка ЭСТ-вибро.

Протеиновый пенообразователь Foam X

Foam X — это высококачественный протеиновый пенообразователь итальянской технологии, разработанный специально для производства пенобетона. Его состав включает активные протеины Smart X Protein (более 23% белков) и минеральные соли (около 4%) [7][8].

Ключевые характеристики Foam X:

• Плотность: 1,10 г/см³ [9]
• pH: 7,0–8,0 (нейтральная) [9]
• Кратность пены (на поризаторе): до 80 [9]
• Рекомендуемый вес пены: 20–70 г/л [9]
• Стойкость пены в цементном растворе: не менее 98% [9]
• Синерезис (отделение первой капли): не менее 15 минут [9]
• Выход пены из 1 л концентрата: до 830 л [9]
• Диапазон плотностей пенобетона: 50–1600 кг/м³ [9]
• Концентрация рабочего раствора: 2,0–3,0% (1:50, 1:40, 1:30) [9]

Преимущества Foam X для разуклонки:

• Высокая стойкость пены — пена не разрушается в щелочной среде цемента, что гарантирует стабильную плотность пенобетона по всей толщине слоя.
• Мелкопористая структура — обеспечивает высокие теплоизоляционные свойства и низкое водопоглощение.
• Повышение прочности — применение Foam X позволяет увеличить прочность пенобетона до 30% [10].
• Экономия цемента — до 15% без потери прочности [10].
• Отсутствие неприятного запаха — важно для работ в городской среде.
• Экологичность — продукт биоразлагаем и безопасен для человека.

Комплексная добавка ЭСТ-вибро

ЭСТ-вибро — это сухая экологичная комплексная добавка на основе гидролизованного белка и модифицирующих компонентов [11]. Она разработана специально для производства вибропрессованных изделий, устройства полусухих стяжек и всех видов ячеистых бетонов [11].

Ключевые преимущества ЭСТ-вибро:

• Экономия цемента до 20% без потери прочности [11].
• Повышение прочности — марочная прочность бетона возрастает на 30–80% [11].
• Суперпластификация — обеспечивает подвижность смеси от П1 до П4 без увеличения воды затворения [11].
• Ускорение твердения — сокращает время набора прочности на 2–5 часов [11].
• Повышение водонепроницаемости — марка по водонепроницаемости увеличивается на 2–4 ступени [11].
• Увеличение морозостойкости — марка по морозостойкости повышается до F300 и более [11].
• Стабилизация структуры — воздухововлечение создаёт мелкие замкнутые поры, повышающие морозостойкость и снижающие водопоглощение [11].
• Экологичность — 100% экологичный состав, без нафталиноформальдегида и сульфата алюминия [11].

ЭСТ-вибро работает на всех марках цемента (портландцемент, шлакопортландцемент, сульфатостойкие цементы) и совместима со всеми типами пенообразователей, включая Foam X [11]. Совместное применение этих двух продуктов позволяет получить пенобетон с оптимальными характеристиками для разуклонки.

Технология разуклонки плоской кровли пенобетоном: пошаговая инструкция

Процесс устройства разуклонки пенобетоном включает несколько последовательных этапов. Рассмотрим каждый из них подробно.

Этап 1. Подготовка основания

Основание под пенобетон должно быть очищено от мусора, пыли и грязи. При реконструкции старой кровли необходимо удалить повреждённые участки гидроизоляции и выровнять поверхность. Неровности более 10 мм рекомендуется зашлифовать или заполнить ремонтным составом.

При необходимости на основание укладывают пароизоляционный слой — особенно если кровля находится над отапливаемым помещением с высокой влажностью.

Этап 2. Разметка и установка маяков

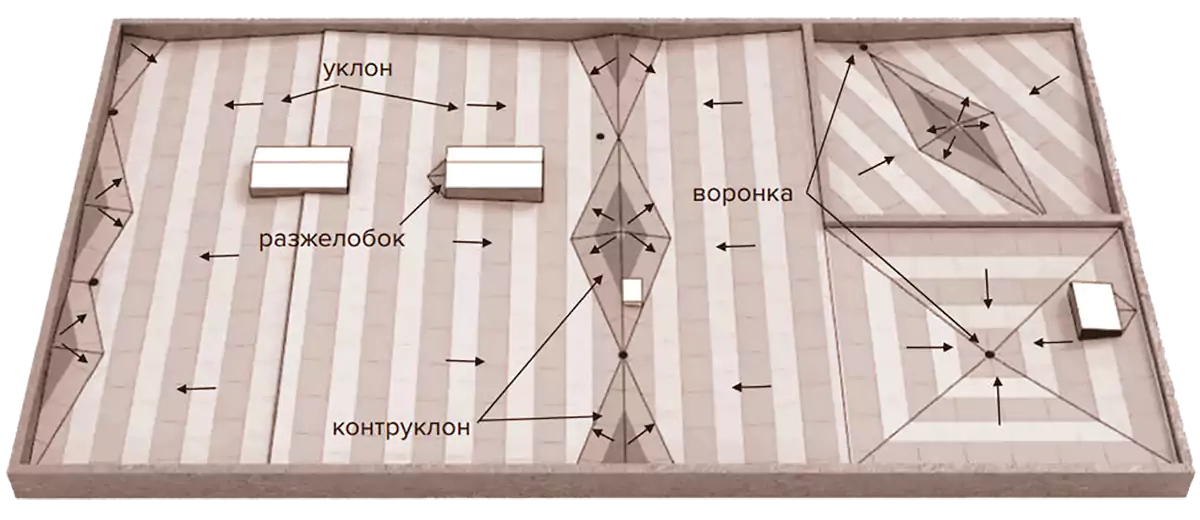

На основании размечают направления уклонов к водоприёмным воронкам. Устанавливают маячные рейки с заданным уклоном (обычно 1,5–3%). Маяки служат направляющими для выравнивания слоя пенобетона.

Важно правильно определить самую низкую точку кровли (у воронки или ендовы) и самую высокую (у парапета или конька). Уклон начинают собирать от низшей точки кровли — от воронки, ендовы или свеса [12].

Этап 3. Приготовление пенобетонной смеси

Пенобетон готовят непосредственно на строительной площадке с помощью мобильной пенобетонной установки. Процесс включает несколько операций:

1. Приготовление рабочего раствора пенообразователя — концентрат Foam X разводят чистой водой температурой не более 25 °C в пропорции 1:50–1:20 (в зависимости от требуемой плотности) [9]. Раствор тщательно перемешивают и дают настояться 10–15 минут.
2. Приготовление цементного раствора — цемент, песок и воду смешивают до однородного состояния. Добавку ЭСТ-вибро вводят в количестве 0,1–0,3% от массы цемента (в пересчёте на сухое вещество) [11].
3. Пенообразование — рабочий раствор пенообразователя подают в пеногенератор, где под давлением воздуха он превращается в пену. Рекомендуемый вес пены для разуклонки составляет 20–70 г/л [9].
4. Смешивание — пену подают в смеситель с цементным раствором и перемешивают до получения однородной массы. Время перемешивания не должно превышать 3–5 минут.

Для разуклонки используют пенобетон плотностью D200–D400. Более лёгкие марки (D200–D300) применяют для теплоизоляционного слоя, более плотные (D400) — для верхнего упрочняющего слоя под гидроизоляцию [13].

Этап 4. Подача и заливка пенобетона

Готовую пенобетонную смесь подают на кровлю по шлангам с помощью насоса. Заливку производят непрерывно, чтобы избежать образования холодных швов.

Смесь распределяют по поверхности и выравнивают с помощью правила или рейки по маячным рейкам, формируя заданный уклон. Толщина слоя в самой низкой точке должна быть не менее 30–50 мм, в самой высокой — определяется расчётом.

В некоторых случаях применяют двухслойную заливку: сначала укладывают теплоизоляционный слой плотностью D200–D300, а сверху — упрочняющий слой плотностью D400–D500, который служит основанием под гидроизоляцию [13].

Этап 5. Выдерживание и набор прочности

После заливки пенобетону дают выдержаться для набора прочности. Благодаря добавке ЭСТ-вибро, которая ускоряет твердение, время выдержки сокращается на 2–5 часов [11]. Ориентировочные сроки выдержки:

• При +20 °C — 3–5 суток;
• При +10 °C — 5–7 суток;
• При +5 °C — 7–10 суток.

В этот период необходимо защищать поверхность от прямых солнечных лучей, дождя и ветра. При жаркой погоде пенобетон рекомендуется увлажнять распылением воды.

Этап 6. Устройство гидроизоляции

После набора прочности на пенобетон укладывают гидроизоляционный слой. Это может быть наплавляемая битумная кровля, ПВХ-мембрана или битумные мастики. Перед укладкой гидроизоляции поверхность пенобетона грунтуют праймером для улучшения сцепления.

Этап 7. Финишное покрытие

Финишный слой зависит от типа кровли. Для эксплуатируемых кровель поверх гидроизоляции укладывают тротуарную плитку, бетонную стяжку или гравийную засыпку. Для неэксплуатируемых кровель достаточно защитного слоя из гравия или щебня.

Сравнение пенобетона с другими материалами для разуклонки

Чтобы сделать осознанный выбор, полезно сравнить пенобетон с наиболее распространёнными альтернативами.

Как видно из таблицы, пенобетон является оптимальным компромиссом между стоимостью, долговечностью и функциональностью. Он дороже керамзита, но значительно дешевле клиновидных утеплителей, при этом превосходит оба варианта по монолитности и возможности создания сложных уклонов.

Расчёт уклона и толщины пенобетона

Расчёт разуклонки — один из ключевых этапов проектирования. Он включает определение минимального уклона и толщины слоя пенобетона в разных точках кровли.

Как рассчитать уклон плоской кровли

Уклон плоской кровли выражается в процентах (%) или градусах (°). Согласно СП 17.13330.2017, минимальный уклон для плоских кровель составляет 1,5% (1°) [3][4].

Формула расчёта уклона в процентах:

Уклон (%) = (H / L) × 100%

где:

• H — перепад высот между самой высокой и самой низкой точкой кровли (в метрах);
• L — расстояние по горизонтали между этими точками (в метрах).

Пример расчёта:

Для кровли длиной 20 м с уклоном 1,5% перепад высот составит:

H = 20 м × 0,015 = 0,3 м (30 см)

Таким образом, в самой высокой точке (у парапета) слой пенобетона должен быть на 30 см толще, чем в самой низкой (у водоприёмной воронки).

Расчёт толщины пенобетона для разуклонки

Толщина слоя пенобетона в каждой точке кровли определяется по формуле:

T(x) = T_min + (x / L) × H

где:

• T(x) — толщина слоя в точке на расстоянии x от самой низкой точки;
• T_min — минимальная толщина слоя (обычно 30–50 мм у воронки);
• x — расстояние от самой низкой точки;
• L — общая длина кровли;
• H — общий перепад высот.

Пример расчёта для кровли 20 × 10 м с уклоном 1,5%:

• T_min = 50 мм (у воронки);
• H = 20 м × 0,015 = 0,3 м = 300 мм;
• В самой высокой точке (x = 20 м): T = 50 + 300 = 350 мм.

Рекомендуемые толщины пенобетона для разных типов кровель

Особенности устройства разуклонки на разных типах кровель

Неэксплуатируемые кровли

На неэксплуатируемых кровлях пенобетон выполняет только функцию уклонообразования и дополнительной теплоизоляции. Поверх него укладывают гидроизоляционный ковёр и защитный слой из гравия или щебня. Толщина слоя пенобетона может быть минимальной (30–50 мм у воронки).

Эксплуатируемые кровли

На эксплуатируемых кровлях (террасы, парковки, зоны отдыха) поверх пенобетона обязательно устраивают армированную цементно-песчаную стяжку толщиной не менее 50 мм [15]. Это обеспечивает распределение нагрузок и защиту пенобетона от повреждений.

Кровли со сложной конфигурацией

Пенобетон идеально подходит для кровель со сложной конфигурацией — с ендовами, примыканиями, парапетами и выступами. Благодаря своей текучести и способности заполнять любые формы, пенобетон позволяет создать монолитный уклон даже в самых труднодоступных местах [6].

Расход материалов для разуклонки пенобетоном

Для ориентировочного расчёта потребности в материалах можно использовать следующие данные (на 1 м³ пенобетона плотностью D300):

Примечание: точный расход материалов зависит от конкретной рецептуры и требуемой плотности пенобетона. Рекомендуется проводить пробные замесы перед началом работ.

Часто задаваемые вопросы о разуклонке пенобетоном

Чем сделать разуклонку на плоской кровле?

Разуклонку на плоской кровле можно выполнить несколькими способами: с помощью пенобетона, керамзита, клиновидных плит утеплителя, полистиролбетона или перлитобетона [6]. Выбор зависит от бюджета, требуемой теплоизоляции, нагрузки на перекрытие и сложности конфигурации кровли. Пенобетон является оптимальным решением для большинства объектов благодаря сочетанию цены, долговечности и возможности создания любой конфигурации.

Какой допустимый уклон плоской кровли?

Согласно СП 17.13330.2017, минимальный уклон для плоских кровель составляет 1,5% (1°) [3][4]. В ендовах минимальный уклон — 0,5% [3]. Для эксплуатируемых кровель рекомендуемый уклон — 1,5–3,0% [5]. Максимальный уклон для плоских кровель ограничен 15% (10°) [16].

Как сделать уклон плоской кровли?

Уклон плоской кровли создаётся путём устройства разуклонки. Для этого на основание укладывают уклонообразующий слой (пенобетон, керамзит или клиновидные плиты) с заданным уклоном к водоприёмным воронкам. Затем поверх укладывают гидроизоляцию и финишное покрытие.

Как рассчитать уклон плоской кровли?

Уклон рассчитывается по формуле: Уклон (%) = (H / L) × 100%, где H — перепад высот, L — расстояние по горизонтали. Например, для перепада 30 см на длине 20 м уклон составит: (0,3 / 20) × 100% = 1,5%.

Сколько сохнет пенобетон на кровле?

Пенобетон набирает распалубочную прочность через 3–7 суток в зависимости от температуры. Благодаря добавке ЭСТ-вибро время твердения сокращается на 2–5 часов [11]. Полный набор прочности происходит в течение 28 суток. Гидроизоляцию можно укладывать через 7–10 дней после заливки.

Можно ли использовать пенобетон для разуклонки на кровле с большим перепадом высот?

Да, пенобетон позволяет создавать перепады высот до 30–50 см и более. Однако при большой толщине слоя (более 150 мм) рекомендуется укладывать пенобетон в два слоя с технологическим перерывом для набора прочности.

Нужно ли армировать пенобетон на кровле?

При толщине слоя до 100 мм армирование не требуется. При большей толщине или на эксплуатируемых кровлях рекомендуется армирование металлической сеткой или фиброй для предотвращения растрескивания.

Заключение

Разуклонка плоской кровли пенобетоном — это современная, надёжная и экономически эффективная технология, которая позволяет создать монолитный бесшовный уклон с отличными теплоизоляционными свойствами. Пенобетон выигрывает у керамзита по монолитности и лёгкости, а у клиновидных утеплителей — по стоимости и возможности создания сложных конфигураций.

Ключевые факторы успеха при устройстве разуклонки пенобетоном:

• Правильный выбор марки пенобетона — для разуклонки используйте D200–D400;
• Использование качественных компонентов — протеиновый пенообразователь Foam X и комплексная добавка ЭСТ-вибро обеспечивают высокую прочность, долговечность и теплоэффективность;
• Точный расчёт уклона и толщины — с учётом требований СП 17.13330.2017;
• Соблюдение технологии — качественная подготовка основания, непрерывная заливка и правильный уход за бетоном;
• Обязательная гидроизоляция — защита пенобетона от прямого контакта с водой.

Если вы планируете устройство плоской кровли и рассматриваете различные варианты разуклонки, пенобетон заслуживает самого пристального внимания. Он сочетает в себе доступную цену, долговечность и высокое качество. А возможность производства прямо на стройплощадке делает его незаменимым при работе на объектах со сложной логистикой.

Для получения консультации по подбору марки, расчёту уклона и выбору компонентов (Foam X и ЭСТ-вибро) для вашей кровли обращайтесь к специалистам. Они помогут подобрать оптимальное решение с учётом типа кровли, климатических условий и бюджета.

Список использованной литературы

1. СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76» — основной нормативный документ, регламентирующий требования к устройству кровель, включая минимальные уклоны.
2. СП 17.13330.2017 — устанавливает минимальный уклон для плоских кровель 1,5% (1°) и для ендов 0,5%.
3. СП 17.13330.2017 — требования к уклонам в ендовах (не менее 0,5%).
4. СП 17.13330.2017 — требования к основному уклону плоских кровель (не менее 1,5%).
5. СП 17.13330.2017 — рекомендуемые уклоны для эксплуатируемых кровель (1,5–3,0%).
6. СП 17.13330.2017 — перечень материалов для уклонообразующих слоёв (пенобетон, керамзитобетон, перлитобетон).
7. Технические данные Foam X — состав продукта: белки 25%, минеральные соли 4%.
8. Технические данные Foam X — плотность 1,10 г/см³, полная растворимость в воде.
9. Технические данные Foam X — полные технические характеристики: плотность, pH, кратность пены, стойкость в цементном растворе, синерезис, выход пены.
10. Протеиновый пенообразователь Foam X — повышение прочности пенобетона на 30%, экономия цемента до 15%.
11. Комплексная добавка ЭСТ-вибро — полное описание состава, преимуществ и областей применения.
12. СП 17.13330.2017 — рекомендации по формированию уклона от низшей точки кровли.
13. Технология буферных пенобетонных стяжек — применение пенобетона D200 для теплоизоляции и D400 для упрочняющего слоя.
14. Сравнение материалов для разуклонки — данные по плотности керамзита (350–800 кг/м³).
15. СП 17.13330.2017 — требования к стяжке на эксплуатируемых кровлях (не менее 50 мм).
16. Определение плоской кровли — максимальный уклон плоской кровли не более 15% (10°).
